La ceinture de roches vertes d’Urban-Barry

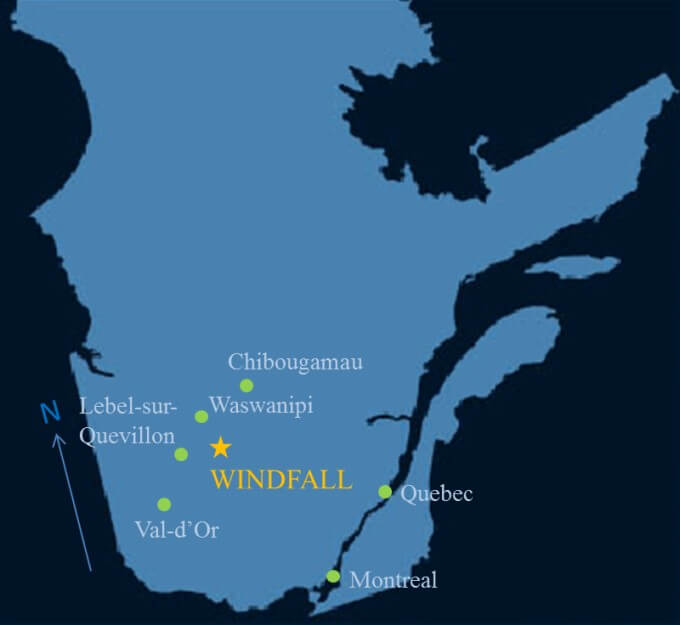

La propriété Windfall est située dans la partie centrale de la ceinture de roches vertes d’Urban-Barry, laquelle fait partie de la sous-province de l’Abitibi (figure 2). La ceinture d’Urban-Barry est une ceinture orientée est-ouest qui s’étend sur 135 kilomètres de longueur par une largeur de 4 à 20 kilomètres. La ceinture est dominée par une séquence mixte de volcanites mafiques à felsiques avec quelques séquences de sédiments détritiques à grain fin. Cette ceinture de roches vertes a été déformée durant l’orogénèse kénoréenne, entre 2,71 et 2,66 Ga (Card, 1990). Les roches sont généralement métamorphisées au faciès des schistes verts, mais atteignent localement le faciès des amphibolites au sein des couloirs de déformation intense et à proximité des contacts des gros plutons (Joly, 1990).

La ceinture est subdivisée en cinq formations lithologiques (Rhéaume et Bandyayera, 2006) : 1) Fecteau (2791 Ma), 2) Lacroix (non datée), 3) Chanceux (2727 Ma), 4) Macho (2717 Ma) et 5) Urban (2714 à 2707 Ma). Le gîte Windfall est encaissé dans les roches volcaniques de la Formation de Macho, qui renferme deux séquences lithostratigraphiques distinctes : le Membre de Rouleau et le Membre plus jeune de Windfall (2716,9 ± 2 Ma). Le gîte Windfall est encaissé dans le Membre de Windfall, lequel est composé de : 1) dacite, rhyodacite et trachyandésite calco-alcalines, 2) tufs et laves felsiques tholéitiques, 3) andésites porphyriques et tufs tholéitiques à transitionnels, et 4) formations de fer mineures (Bandyayera, 2002; Rhéaume et Bandyayera, 2006). Cette séquence volcanosédimentaire est recoupée par une série de dykes à phénocristaux de quartz et feldspath (QFP) de composition granodioritique. Les âges U-Pb des intrusions QFP pré- et post-minéralisation ont été datés à 2698 ± 3 Ma et 2697,6 ± 0,4 Ma, respectivement (D. Davis, rapport interne remis à Minière Osisko inc. en 2016).

Minière Osisko est présentement le plus grand détenteur de terrains dans la ceinture de roches vertes d’Urban-Barry, avec plus de 40 % des terrains jalonnés.

Figure 2 : Carte géologique régionale simplifiée, montrant l’emplacement de la ceinture de roches vertes d’Urban-Barry.

Types de roches au gîte Windfall

Les types de roches observés au gîte Windfall sont divisés en deux groupes : 1) les roches synvolcaniques qui font partie de la Formation de Macho (ca. 2717 Ma) et 2) les roches syntectoniques qui ont été introduites dans la séquence volcanique et qui font partie d’un événement tectonomagmatique régional survenu à ca. 2698 Ma.

Roches encaissantes synvolcaniques

Les volcanites mafiques à intermédiaires sont de composition basaltique à andésitique et d’affinité tholéitique. Elles se composent de coulées massives, coussinées, bréchiques et volcanoclastiques qui sont localement vésiculaires ou porphyriques avec des phénocristaux de plagioclase. La roche est généralement finement grenue, de couleur vert moyen à vert foncé, et présente une foliation variant de faible à forte.

Les volcanites felsiques sont de composition rhyolitique et d’affinité tholéitique. Elles se composent de coulées massives et bréchiques qui sont souvent porphyriques, contenant entre 2 % et 10 % de petits (1 à 3 mm) phénocristaux de quartz. La roche est communément finement grenue, de couleur beige jaunâtre, localement verte lorsque la roche est chloritisée, et présente une foliation variant de faible à modérée. Les volcanites felsiques sont stratigraphiquement situées au-dessus des volcanites mafiques-intermédiaires.

Les intrusions mafiques varient de composition basaltique à komatiitique et sont d’affinité tholéitique; elles sont plus simplement décrites visuellement comme des gabbros. Ces intrusions recoupent les volcanites mafiques à felsiques, se présentent sous forme de filons-couches, ont une grande étendue latérale variant de 1 à 300 mètres d’épaisseur. Les roches ont une texture homogène et massive, une couleur vert moyen à foncé, sont finement à moyennement grenues et présentent localement une faible foliation.

En profondeur, des horizons minces (0,3-1 m) d’argilite et de mudstone sont localement intercalés avec les séquences de roches volcaniques felsiques. Les unités sédimentaires sont finement grenues, d’une couleur gris-vert foncé, stratifiées et contiennent des veinules laminées de pyrite-pyrrhotite.

Complexe intrusif Windfall

À Windfall, on observe cinq dykes de QFP avec des textures distinctes qui coupent les strates volcaniques à des angles élevés. Les dykes de QFP sont tous de composition granodioritique et d’affinité calco-alcaline. Les dykes sont divisés en trois groupes principaux en fonction de plusieurs critères: la texture, la couleur, la taille et l’abondance des phénocristaux de quartz, l’orientation et le moment de leur mise en place par rapport à la déformation et la minéralisation. Ces groupes sont: 1) les QFP pré-minéralisation à texture bréchiques et à petits yeux de quartz, 2) les QFP pré-minéralisation à grands yeux de quartz; et 3) les QFP post-minéralisation altérés par l’hématite.

QFP pré-minéralisation à texture bréchique et à petits yeux de quartz

Les dykes de QFP à petits yeux de quartz sont caractérisés par la présence de 2 à 10 % de petits yeux de quartz de moins de 2 mm de diamètre (figure 3 – I2P). Cette unité présente des variations texturales, variant de massive à porphyrique à bréchique, et contient jusqu’à 30 % de fragments subangulaires à subarrondis. Les fragments sont généralement de <1 cm de diamètre. Les fragments se composent de roches volcaniques de composition intermédiaire et felsique et sont localement altérés en séricite et pyrite. Ces dykes correspondent à la phase intrusive la plus précoce selon les observations, et ont été datés à 2698 ± 3 Ma par datation TIMS U-Pb de zircons (D. Davis, 2016, rapport interne remis à Minière Osisko).

Dans la zone Lynx, une autre phase intrusive fragmentaire est présente, appelée I1 Frag. Le I1 Frag se différencie du I2P car il contient des fragments abondants de: 1) QFP intrusif précoce; 2) volcanites felsiques et mafiques; 3) tourmalinite; et 4) fragments de quartz-pyrite. Le contact entre cette brèche magmatique et le stock porphyrique à petits yeux de quartz est graduel à localement net.

QFP pré-minéralisation à gros yeux de quartz

Les dykes de QFP à gros yeux de quartz forment des stocks et de petits essaims de dykes orientés nord-est à est et recoupent les intrusions porphyriques à texture fragmentaires et à petits yeux de quartz précoces. Ils se composent d’une matrice aphanitique qui contient des proportions variables de gros (> 2 mm) phénocristaux de quartz subarrondis ainsi que de feldspath et des amphiboles localement altérés. Les dykes sont classés en fonction de l’abondance de yeux de quartz, qui varie de traces à <1 % (I1P Try), 1 à 10 % (I1P YL), et >10 % (I1P YB) de gros yeux de quartz tel qu’illustré à la figure 3.

QFP post-minéralisation altéré en hématite

On dénote deux types de QFP post-minéralisation altérés en hématite et ils sont tous deux géochimiquement indiscernables l’un de l’autre (figure 3 – Red Dog et I13). L’intrusion Red Dog a une matrice aphanitique de couleur rouge qui contient de 3 à 10 % de phénocristaux de quartz (jusqu’à 1 cm) et entre 5 et 10 % de reliquats mal définis de phénocristaux de feldspath. Localement, l’intrusion Red Dog est faiblement magnétique, en raison de la présence de cristaux millimétriques de magnétite. L’intrusion Red Dog a été datée à 2697 ± 0,4 Ma par datation TIMS U-Pb de zircons (D. Davis, 2016, rapport interne remis à Minière Osisko). L’intrusion I13 est rosée à légèrement orangée, finement grenue avec une texture saccaroïde, est homogène, non magnétique et contient moins de 1 % de yeux de quartz de moins de 2 mm. L’intrusion I13 a été datée à 2695 ± 3.8 Ma par U-Pb en utilisant le HR-ICP-MS (C. Azevedo, 2018, données non publiées).

Les dykes post-minéralisation constituent une phase intrusive tardive qui intersecte les unités QFP volcaniques et de syn-déformation, ainsi que la minéralisation aurifère et l’altération hydrothermale associée, comme observé sur les affleurements de surface et les murs exposés en dessous.

Figure 3 : Photographies représentatives des roches intrusives à syn-déformation de QFP du complexe intrusif Windfall, du plus ancien au plus tardif. La datation des unités I2P et Red Dog a été réalisée par la méthode du zircon TIMS U-Pb par D. Davis de l’Université de Toronto (données non publiées).

Étude de faisabilité, 28 novembre 2022 ^(1-6)

· Production moyenne de 306 000 oz Au par année complète à une teneur moyenne après dilution de 8,1 g/t Au
· Pic de Production de 374 000 oz Au à l’an 2
· Flux de trésorerie disponibles moyens après impôt de 257 M$ CA par année complète de production (2,3 G$ CA de flux de trésorerie disponibles cumulatifs)
· Dépenses en immobilisations (« CAPEX ») de 607 M$ US (incluant 38 M$ US en éventualités dans les coûts directs et indirects), ratio VAN/CAPEX de 1,5
· Coûts de maintien tout compris (« CMTC ») de 758 $ US/oz; coûts décaissés de 587 $ US/oz
· Capacité de traitement de 3 400 tonnes par jour
· Récupération moyenne de 93 %; coût d’exploitation minière tout compris de 136 $ US/tonne
· 6,2 G$ CA de revenus bruts
· Création de plus de 1 000 emplois directs et indirects durant la construction et plus de 670 emplois permanents directs durant l’exploitation

Remarques:

1. Mise en garde : Les lecteurs sont avisés que l’EF résumée dans le présent communiqué n’a pour but que de fournir une première évaluation de haut niveau du potentiel du projet et des options de conception. Le plan minier et le modèle économique de l’EF comprennent de nombreuses hypothèses. Il n’y a aucune garantie que les aspects économiques du projet décrits dans les présentes seront atteints.
2. Les années de production complètes font référence aux années 1 à 9.
3. Les CMTC sont présentés selon la définition du World Gold Council (« WGC »), moins les frais G&A de la Société.
4. L’EF dont il est question dans le présent communiqué de presse sera déposée sur SEDAR (www.sedar.com) sous le profil d’émetteur d’Osisko dans un délai de 45 jours.
5. Les coûts décaissés totaux et les coûts décaissés totaux par once et les CMTC et les CMTC par once sont des mesures financières non conformes aux IFRS. Voir la rubrique « Mesures financières non conformes aux IFRS » pour une discussion des mesures financières non conformes aux IFRS.
6. $ CA et $ US font référence à des dollars canadiens et des dollars américains, respectivement.

Tableau 1 : Résumé de l’Étude de faisabilité

Tableau 2 : Paramètres économiques à 1 600 US $/oz Au

Tableau 3 : Coûts de maintien tout compris

Remarques:

1. Les coûts de maintien tout compris sont présentés selon la définition du WGC moins les frais G&A de la société
2. Millions de dollars canadiens

Tableau 4 : Sensibilité au prix de l’or⁽¹⁾ et au taux de change⁽²⁾

Remarques :

1. Le scénario de base considère un prix pour l’or de 1 600 $ US/oz
2. Le scénario de base utilise un taux de change de 1,00 $ US = 1,30 $ CA (ou 0,77 $ US = 1,00 $ CA).

Tableau 5 : Résumé des dépenses en immobilisations⁽¹⁾⁽²⁾

Remarques :

1. Les nombres ayant été arrondis, leur somme peut ne pas correspondre au total indiqué.
2. Les dépenses en immobilisations totales excluent : les coûts irrécupérables engagés pour les broyeurs déjà commandés (5,6 M$) et pour l’EIE (1,1 M$); les éléments à long délai de livraison incluant les études d’ingénierie (34,6 M$), la logistique et l’entreposage (2,1 M$), les ensembles mécaniques et électriques (57,0 M$), le campement (32,2 M$), opportunité d’achat de lot de matériel de construction (8 M$), l’équipement minier fixe (2,9 M$), et les éventualités (3,0 M$).

Tableau 6 : Résumé des coûts d’exploitation

Minéralisation aurifère

La minéralisation aurifère se présente en deux styles : 1) minéralisation filonienne, et 2) minéralisation de type remplacement. La minéralisation de type filonienne se compose de veines de quartz de couleur grise à translucide qui contiennent des quantités subordonnées d’ankérite, de tourmaline, de pyrite et d’or visible (figure 4). Les veines ont des marges de contact nets, parfois plissés. Au niveau de la texture, ces veines sont massives, mais peuvent former localement des textures stratifiées caractéristiques des veines de remplissage de failles (Robert et Poulsen, 2001). Les veines varient en épaisseur de 0,1 à 1 m et sont généralement associées aux teneurs en or les plus élevées allant en moyenne de 20 à > 100 g/t. Dans les veines, la teneur en sulfures varie de 1 à 80% et est dominée par la pyrite avec des concentrations mineures (<1% de sulfure total) de chalcopyrite, sphalérite, arsénopyrite, galène, pyrrhotite, tennantite et autres minéraux Bi-Te, identifiés par pétrographie et analyses microanalytiques. Ce style de minéralisation est couramment observé dans les domaines volcaniques felsiques et dans les domaines intrusifs du gisement (c.-à-d. Caribou et Lynx). La minéralisation de type remplacement se retrouve au contact de la minéralisation de type filonienne ou dans des zones altérées et fortement déformées où le développement de veines de quartz est absent. Ce style de minéralisation comprend des zones de remplacement de pyrite et des stockwerks associés à une forte altération en silice-séricite-ankérite ± tourmaline de la roche hôte (figure 4). La gangue et les métaux précieux sont identiques à ceux mentionnés ci-dessus dans la minéralisation de type filonienne. L’or est associé à la pyrite disséminée, qui varie de 1 à 80% sur les intervalles minéralisés. Ce style de minéralisation est couramment observé dans les domaines mafiques à dominance volcanique du gisement (c.-à-d. Zone 27, Triple 8).

Figure 4 : Photos représentatives des styles de minéralisation aurifère les plus prévalents au gîte Windfall.

Zones minéralisées

La minéralisation aurifère la plus significative définie jusqu’à présent a été suivie sur une étendue latérale d’environ 3,000 mètres et sur une étendue verticale d’environ 1,600 mètres et se retrouve dans quatre secteurs : Lynx (Lynx principale, Lynx HW, Lynx SW, Triple Lynx et Lynx 4), Principal (zone 27, Caribou, Mallard, Windfall Nord et les zones F), Underdog, et Triple 8; voir la figure 5. De façon générale, la majeure partie de la minéralisation aurifère au gîte Windfall forme une série de zones subverticales à modérément inclinées qui ont une géométrie sigmoïdale avec des épaisseurs réelles pour chaque enveloppe minéralisée individuelle variant en moyenne entre 1 et 10 mètres; elles sont généralement orientées à l’est-nord-est et plongent à environ 35° vers l’est-nord-est.

Les dimensions et la nature (c.-a-d. minéralisation filonienne ou de remplacement) des lentilles minéralisées varient légèrement d’un secteur à l’autre, en fonction des différents types d’encaissants à travers le gîte. Les principales différences entre les types d’encaissants sont liées aux différents contrastes rhéologiques et chimiques, qui ont créé les pièges nécessaires pour canaliser et déstabiliser les fluides enrichis en or.

Estimation des réserves minérales

Tableau 1 : Réserves Minérales de Windfall

(1) Le secteur Lynx inclut: Lynx Main, Lynx HW, Lynx SW, Lynx 4 et Triple Lynx.

(2) Le secteur Main inclut: Zone 27, Caribou 1, Caribou 2, Caribou Extension, Bobcat, Mallard, Windfall Nord et les zones F.

1. Patrick Langlais, P. Eng. (Entech Mining Ltd) est la « personne qualifiée » (en vertu du Règlement 43 101) aux fins de l’estimation des réserves minérales et il est considéré comme « indépendant » d’Osisko aux fins de l’article 1.5 du Règlement 43 101. L’estimation a une date d’effet au 25 novembre 2022.
2. L’estimation des réserves minérales de Windfall respecte les lignes directrices de l’ICM du 19 mai 2014 «CIM Definition Standards – For Mineral Resources and Mineral Reserves» et du 29 novembre 2019 «CIM Estimation of Mineral Resources and Mineral Reserves Best Practice Guidelines».
3. Ces réserves minérales ont été diluées sur la base de recommandations géotechniques et ont fait l’objet d’une récupération minière appliquée.
4. Les valeurs sont arrondies au millier le plus proche, ce qui peut entraîner des écarts apparents.
5. Les réserves minérales sont épuisées pour toute exploitation minière jusqu’au 3 novembre 2022.
6. Les réserves minérales sont rapportées en utilisant une teneur de coupure de 3,5 g/t au seuil de rentabilité, de 2,5 g/t en incrément de chantier et de 1,7 g/t en développement.
7. Toutes les ressources minérales mesurées ont été classées comme réserves minérales probables.
8. Les valeurs de minerai empilé ont été fournies par Osisko et représentent moins de 1 % des onces des réserves minérales.
9. Les estimations utilisent des unités métriques (mètres (m), tonnes (t) et g/t). Les contenus en métal sont présentés en onces troy (tonne métrique x teneur / 31,103475).
10. La personne qualifiée indépendante n’a connaissance d’aucun enjeu environnemental, lié aux permis, juridique, lié aux titres, fiscal, sociopolitique ou lié à la commercialisation, ou de tout autre enjeu pertinent qui pourrait avoir une incidence importante sur l’estimation des réserves minérales.

Mise à jour de l’estimation des ressources minérales de juin 2022

• Ressources mesurées et indiquées (M&I) : 4,1 M oz Au à 11,4 g/t Au;
• Ressources présumées : 3,3 M oz Au  à 8,4 g/t Au
• Les ressources sont définies de la surface à une profondeur de 1 600 mètres incluant la zone Triple 8 (T8). Les ressources excluant T8 sont définies depuis la surface jusqu’à une profondeur de 1 200 mètres.

Les travaux de forage réalisés en 2022 ont permis d’accroître l’inventaire de ressources minérales mesurées et indiquées de 26 % (ajout de 846 000 onces) et la teneur moyenne de 8%. En plus des deux échantillons en vrac (zone 27 et Lynx) prélevés en 2018 et 2019, ayant livré des résultats positifs, la rampe d’exploration est actuellement à plus de 635 m de profondeur verticale dans Lynx. L’extraction et le transport de l’échantillon en vrac Lynx 600 ont été complétés.

Tableau 2 : Estimation des Ressources Minérales Mesurées, Indiquées et Présumées (incluant les Réserves Minérales) du gîte aurifère Windfall par secteur (teneur de coupure 3.5 g/t Au)

Notes :

1. Les valeurs ont été arrondies au millier près, ce qui pourrait générer de légers écarts.
2. Le secteur Lynx inclut les zones Lynx principale, Lynx HW, Lynx SW, Lynx 4 et Triple Lynx.
3. Le secteur Principal inclut la zone 27, Caribou 1, Caribou 2, Caribou Extension, Bobcat, Mallard, Windfall Nord et les zones F.
4. La teneur de coupure ne s’applique pas au minerai empilé. Voir les remarques sur l’estimation des ressources minérales du gisement aurifère Windfall ci-dessous.

Tableau 3 : Sensibilité de l’estimation des ressources minérales du gîte aurifère Windfall

Notes :

1. Les valeurs ont été arrondies au millier près, ce qui pourrait générer de légers écarts.
2. L’estimation des ressources minérales utilisent une teneur de coupure de 3.5 g/t Au.
3. La variation de la teneur de coupure ne s’applique pas au matériel dans le minerai empilé.

Tableau 4 : Paramètres utilisés pour estimer le seuil de coupure souterrain aux fins de l’estimation des ressources minérales du gîte aurifère Windfall

Remarques concernant l’estimation des ressources minérales du gîte aurifère Windfall :

1. La date d’effet de l’ERM de Windfall (2022) est le 7 juin 2022. L’ERM de Windfall (2022) a été préparée par Pierre-Luc Richard, géo. (OGQ no 1119) et Mathieu Bélisle, P. Eng. de BBA inc., tous deux des « personnes qualifiées » au sens attribué à ce terme dans le Règlement 43-101 et considérés comme « indépendants » d’Osisko aux fins de l’article 1.5 du Règlement 43-101.
2. L’ERM de Windfall (2022) a été préparée conformément aux lignes directrices sur les pratiques exemplaires en matière d’estimation des ressources et des réserves minérales adoptées par l’ICM le 29 novembre 2019.
3. Les ressources minérales présentées dans l’ERM de Windfall (2022) ne sont pas des réserves minérales puisque leur viabilité économique n’a pas été démontrée. La quantité et la teneur des ressources minérales présumées présentées sont de nature incertaine et il n’y a pas eu suffisamment de travaux d’exploration réalisés pour définir ces ressources minérales présumées comme étant des ressources minérales indiquées ou des ressources minérales mesurées; toutefois, il est raisonnable de s’attendre à ce que la majeure partie des ressources minérales présumées puisse être convertie en ressources minérales indiquées en poursuivant l’exploration. Les ressources sont présentées avant dilution et in situ et sont considérées comme ayant des perspectives raisonnables d’extraction économique. Les blocs isolés et discontinus dont la teneur est supérieure à la teneur de coupure choisie sont exclus de l’estimation des ressources minérales. Les blocs qui doivent être inclus (c’est-à-dire les blocs isolés dont la teneur est inférieure à la teneur de coupure situés à l’intérieur des volumes potentiellement exploitables) ont été inclus dans l’estimation des ressources minérales.
4. Les ressources minérales sont présentées en incluant les ressources minérales qui ont été converties en réserves minérales.
5. Au 7 juin 2022, étant la date d’effet de l’ERM de Windfall (2022), la base de données de forage comprenait un total de 4 834 sondages totalisant 1 852 861 mètres de forage dans le secteur ciblé pour l’estimation des ressources minérales, dont 4 152 sondages (1 665 282 mètres) ont été forés et analysés par Osisko. L’espacement entre les sondages est d’environ 12,5 mètres × 12,5 mètres pour le forage de définition et 25 mètres × 25 mètres pour le forage intercalaire, avec un espacement plus grand pour le forage d’expansion.
6. Tous les résultats d’analyse de carottes de forage publiés par Osisko ont été obtenus à partir de méthodes analytiques décrites à la rubrique « Informations techniques et assurance de la qualité/contrôle de la qualité » ci-dessous.
7. L’interprétation géologique du gisement est basée sur les lithologies, le style de minéralisation, l’altération et les éléments structuraux. La plupart des enveloppes minéralisées sont subverticales, orientées NE-SO avec une plongée d’environ 40 degrés vers le nord-est. Les modèles fil-de-fer en 3D ont été générés dans le logiciel de modélisation Leapfrog Geo, en utilisant des intervalles minéralisés sélectionnés à la main. L’estimation des ressources minérales englobe 579 domaines tabulaires, subverticaux pour la plupart, définis par des modèles fil-de-fer individuels d’une épaisseur réelle d’au moins 2,0 mètres.
8. Les analyses ont été regroupées à l’intérieur des domaines minéralisés en composites de 2,0 mètres de long. Des valeurs de 0,00125 g/t Au et 0,0025 g/t Ag (1/4 de la limite de détection) ont été utilisées comme teneurs dans le cas des carottes non analysées.
9. Une teneur de coupure supérieure a été appliquée aux composites à haute teneur. La teneur de coupure supérieure a été déterminée dans chaque zone par analyse statistique des lentilles regroupées partageant des caractéristiques minéralisées similaires. La teneur de coupure supérieure varie de 6 g/t Au à 200 g/t Au et de 5 g/t Ag à 150 g/t Ag. Une stratégie de coupure en trois étapes, où la valeur de la teneur de coupure diminue à mesure que la distance d’interpolation augmente, a été utilisée pour l’estimation des teneurs.
10. Les bloc modèles ont été produits à l’aide du logiciel Studio RM de Datamine™. Les modèles sont définis par des cellules de 5 mètres en direction E-W par 2 mètres en direction N-S par 5 mètres de hauteur, subdivisées en sous-cellules de dimensions minimales de 1,25 mètre E-W par 0,5 mètre N-S par 1,25 mètre de hauteur.
11. Des interpolations par krigeage ordinaire (KO) ont été produites pour estimer les teneurs en or dans chaque zone du gisement Windfall, tandis que les estimations des teneurs en argent ont été produites en utilisant la méthode d’interpolation de l’inverse de la distance au carré (ID2). Les paramètres d’estimation des teneurs en or sont basés sur l’analyse par variogramme des composites. Les paramètres d’estimation des teneurs en or ont été utilisés pour l’estimation des teneurs en argent.
12. Des valeurs de densité variant de 2,74 à 2,93 ont été appliquées aux zones minéralisées.
13. L’estimation des ressources minérales incluse dans l’ERM de Windfall (2022) utilise les catégories des ressources minérales mesurées, indiquées et présumées, tel que suit :
    1. Les ressources minérales de catégorie mesurée sont définies manuellement et comprennent des secteurs où :
       1. l’espacement entre les sondages est inférieur à 12,5 mètres;
       2. la plupart des blocs comprennent quatre sondages,
       3. les preuves géologiques sont suffisantes pour confirmer la continuité de la géologie et de la teneur; et
       4. les lentilles sont généralement accessibles par des excavations souterraines.
    2. Les ressources minérales de catégorie indiquée sont définies manuellement et comprennent des secteurs où :
       1. l’espacement entre les sondages est généralement inférieur à 25 mètres;
       2. la plupart des blocs comprennent au moins trois sondages; et
       3. les preuves géologiques sont suffisantes pour supposer la continuité de la géologie et de la teneur.
    3. Les ressources minérales de catégorie présumée sont définies manuellement et comprennent des secteurs où:
       1. l’espacement entre les sondages est inférieur à 100 mètres,
       2. les blocs comprennent au moins deux sondages,
       3. les preuves géologiques sont suffisantes pour suggérer, mais non vérifier, la continuité de la géologie et de la teneur.
14. Le tonnage et la teneur en or du matériel empilé ont été estimés à l’aide du modèle de contrôle de teneur. Les valeurs de densité des lithologies, variant de 2,76 à 2,84, ont été utilisées pour estimer les tonnages. Les teneurs en or ont été estimées en utilisant une moyenne des résultats des échantillons de déblais pour le tonnage de chaque ronde, en se basant sur des échantillons de déblais de 3,4 kilogrammes en moyenne, prélevés dans chaque godet de 8 verges. Des teneurs de coupure supérieure variant entre 60 g/t Au et 80 g/t Au ont été appliquées aux résultats d’analyse des échantillons de déblais. Une teneur moyenne en argent a été estimée pour le matériel empilé à partir du bloc modèle des ressources puisque l’argent n’a pas été analysé dans les échantillons de déblais.
15. Les ressources minérales sont présentées selon une teneur de coupure de 3,5 g/t Au. L’estimation de la teneur de coupure est basée sur les paramètres économiques suivants : prix de l’or de 1 600 $ US/oz; taux de change de 1,28 $ US = 1,00 $ CA; récupération à l’usinage de 93 %; pourcentage payable de 99,95 %; coût de vente de 5 $ US/oz; redevance NSR de 2 %; coût d’extraction minière de 125 $ CA/t usinée; coût G&A de 39 $ CA/t usinée; coût de traitement de 42 $ CA/t; et coût environnemental de 4 $ CA/t.
16. Les calculs ont été effectués avec des unités métriques (mètres (m), tonnes (t) et g/t). Le contenu en métaux est présenté en onces troy (tonne métrique x teneur / 31,103475).
17. La personne qualifiée indépendante n’a connaissance d’aucun enjeu environnemental, lié aux permis, juridique, lié aux titres, fiscal, sociopolitique ou lié à la commercialisation, ou de tout autre enjeu pertinent qui pourrait avoir une incidence importante sur l’estimation des ressources minérales.

Figure 5 :  Secteurs minéralisés modélisés au sein du gîte Windfall. A) Section longitudinale (vue vers le nord-ouest); et B) Section transversale (vue vers le nord-est).

Lynx

Le secteur Lynx comprend cinq zones minéralisées aurifères situées dans la partie est-nord-est du gisement (figure 6). La plupart des zones minéralisées de Lynx forment un vaste réseau anastomosé de veines riches en quartz et en pyrite encaissées dans des roches volcaniques felsiques fortement silicifiées ou des roches mafiques ou ultramafiques (gabbros). Ce système est situé dans la charnière et sur le flanc sud d’un pli ouvert plongeant à 40 ° vers l’est-nord-est le long de la zone de cisaillement de la faille Bank. Elle coïncide également avec la plongée globale de la plupart des zones minéralisées à Windfall. Les zones Lynx principal, Lynx HW, Lynx SW et Lynx 4 sont les plus proches de la faille Bank et sont localement influencées par cette dernière. En revanche, la zone Triple Lynx est située à environ 200 à 300 m de distance latérale de cette structure et se trouve sous un large filon-couche de gabbro.

Figure 6 : Section transversale du secteur Lynx.

Principal

Le secteur principal se compose de cinq zones minéralisées aurifères (Zone 27, Caribou, Mallard, Windfall Nord et les zones F) situées dans la partie centrale du gisement qui sont toutes situées au-dessus de l’intrusion post-minérale de Red Dog (figure 7). La majeure partie de la minéralisation en or dans ces zones est associée à une minéralisation de type remplacement située aux contacts entre les roches volcaniques et les dykes pré-minéral QFP. En général, la minéralisation est encaissée dans des volcanites mafiques à intermédiaires (c.-à-d. basalte et andésite). En revanche, la zone Caribou est en partie encaissée dans des volcanites felsiques.

Underdog

Le secteur d’Underdog est situé dans la partie sud-ouest du gisement et est séparé du secteur principal par l’intrusion post-minérale Red Dog et se trouve sous cette dernière (figure 7). Le sommet de cette zone minérale plus profonde commence à environ 600 m de profondeur et continue jusqu’à des profondeurs d’environ 1 600 m où la zone est ouverte en profondeur et en plongée. La minéralisation aurifère est principalement encaissée dans un important stock intrusif composé de trois phases distinctes de dykes pré-minéral QFP et localement dans des volcanites mafiques à felsiques.  La minéralisation dans le secteur Underdog est similaire à celle observée dans le secteur Lynx et prend la forme de système de veines anastomosées à quartz-pyrite se retrouvant associé à des enveloppes d’altérations à séricite et silice le long des principaux contacts.

Figure 7 : Section transversale des secteurs Principal et Underdog.

Triple 8

Le secteur Triple 8 est situé à 660 m à l’est-nord-est de l’intersection minéralisée la plus proche de la zone Underdog. Le trou de forage, Deep Discovery 1, le plus long trou de forage au diamant au Canada avec une profondeur finale de 3 467 m, a également intercepté le secteur Triple 8 et plusieurs autres zones de minéralisation aurifère anomale sur près de 116 m de longueur longitudinale. Le secteur Triple 8 se compose principalement de roches volcaniques mafiques à intermédiaires intercalées avec des coulées felsiques et des filons-couches de gabbro. Ces séquences volcaniques sont recoupées par une série d’intrusions QFP et d’intrusions post-minérale de type Red Dog. La séquence volcanique est métamorphosée au faciès des schistes verts supérieurs constitué d’un assemblage métamorphique de chlorite-calcite-épidote-magnétite. Cet assemblage d’altération est ensuite recoupé par des zones de cisaillement altérées par un fluide aurifère, formant un assemblage de biotite-chlorite-carbonate-pyrite qui est plus tard recoupé par un assemblage de séricite-carbonate-silice-pyrite. Ce dernier assemblage est associé à la majeure partie de la minéralisation aurifère. Le contrôle principal de la minéralisation aurifère dans le secteur Triple 8 semble être contrôlé par une série de zones de cisaillement orientées nord-est. À l’intérieur de ces zones de cisaillement, la minéralisation est principalement composée de zones de remplacement riches en pyrite qui sont recoupées par des veines laminées de quartz-carbonate-tourmaline ± pyrite et des stockwerks et brèches de quartz carbonate.

Zones F

Les zones-F sont des zones qui sont situées dans la partie nord du gisement. La minéralisation aurifère des zones F-17, F-11 et F-51 diffère de celle des secteurs principal et Lynx. Les zones-F ont une orientation nord-est et sont sub-parallèle à la Zone Principal, mais plongent fortement vers le nord. Les zones F-17 et F-51 sont alignés le long du même corridor mais elles sont séparées d’environ 800 m. La minéralisation de ces zones est similaire à la minéralisation de type remplacement observé ailleurs sur le gîte de Windfall. Le F-11 se situe dans un contexte structurel similaire mais est situé à 500 m au nord-ouest. La continuité de la minéralisation entre les deux zones ne peut être établie à partir des données de forage actuelles.

Le gîte Windfall est aujourd’hui interprété et classifié comme un gîte aurifère associé à des intrusions Pré-Timiskaming en raison de : 1) l’association temporelle et spatiale de l’or avec les phases intrusives QFP d’affinité calco-alcalines; et 2) de l’évènement aurifère principal (c.-à-d. minéralisation de type filonienne et de remplacement) étant interprété comme antérieur à la déformation régionale.

La structure exerce un fort contrôle sur la mise en place de la minéralisation aurifère et cette dernière est encaissée dans : 1) des failles et des fractures d’extension concentrées dans des zones à fortes anisotropies rhéologiques, le plus souvent à proximité des contacts entre les dykes pré-minéral QFP et les roches volcaniques encaissantes. 2) le long des contacts entre les lithologies à faible pendage et les structures aurifères subverticales; et 3) aux contacts des lithologies à forts contrastes géochimiques entre les roches ultramafique-mafique et les roches felsiques. Le style de minéralisation est variable (c.-à.-d., filonien et de type remplacement) et dépend largement de la composition de la roche hôte. La minéralisation consiste en un réseau de veines à quartz-pyrite associés à des enveloppes d’altération à silice-séricite-pyrite. La minéralisation et l’altération peuvent être suivies sur une distance latérale de plus de 2km et, pour l’instant, ne montrent aucune zonation minéralogique verticale. Les intrusifs de type QFP sont principalement un produit du tectonisme et de déformation favorisant la formation de structure permettant la mise en place de fluides hydrothermaux riche en or.

Les gîtes aurifères Pré-Timiskaming sont des systèmes aurifères à fort contrôle structural qui sont associés aux intrusions felsiques sub-alcaline qui précèdent les séquences sédimentaires fluviale-alluviale ainsi que le magmatisme alcalin/shoshonitique. La minéralisation aurifère de ce type de système est affectée par le métamorphisme et la déformation, ce qui suggère une mise en place précoce de l’or (Dubé et Mercier-Langevin, 2020).

Premier échantillon en vrac: zone 27

• Le premier échantillon en vrac (5 500 tonnes) a été préparé à partir de matériel minéralisé provenant de la zone 27.
• La teneur moyenne de l’échantillon en vrac est de 8,53 g/t Au, soit 26 % plus élevée que la teneur prédite par le bloc modèle basé sur le forage intercalaire à 12,5 mètres d’espacement.
• L’échantillon contenait 1,508 onces Au et 1,450 onces Ag.
• Un taux de récupération de l’or moyen de 93,7 % a été obtenu par usinage à forfait.
• En tout, 34,5 % de l’or a été récupéré dans le concentré gravimétrique.

Géologie

L’échantillon en vrac de la zone 27 est caractérisé par une zone de sulfures subverticale englobée dans une enveloppe fortement altérée en silice d’une épaisseur moyenne de 1,5 mètre, le tout encaissé dans un dyke porphyrique fortement altéré en séricite contenant de la pyrite disséminée. La minéralisation contient jusqu’à 30 % de pyrite en filonnets, jusqu’à 20 % de pyrite disséminée et des traces de chalcopyrite et de sphalérite. De l’or visible a été observé localement, principalement en remplissage de fractures dans la zone siliceuse. La cartographie géologique effectuée durant les travaux d’échantillonnage en vrac indique que la zone minéralisée est très distinctive et facilement identifiable sur les fronts de taille.

Traitement

Les tests d’usinage de l’échantillon en vrac ont eu lieu au concentrateur Redstone de Northern Sun, à un débit de traitement moyen de 30 tonnes par heure. Le traitement a produit des concentrés gravimétriques et de flottation. Les camions transportant le matériel minéralisé ont été échantillonnés pour établir le taux d’humidité et pesés à l’aide d’une balance dûment étalonnée. Le matériel échantillonné a été concassé et broyé à une granulométrie adéquate pour le procédé de récupération par flottation. Les concentrés gravimétriques et de flottation produits ont été pesés et expédiés à une fonderie locale pour vente. Des échantillons composites des flux ont été prélevés quotidiennement dans le cadre du processus de réconciliation et analysés par un laboratoire externe indépendant. Le tonnage et la teneur à l’analyse des concentrés produits ont été utilisés pour réconcilier le bilan massique de l’échantillon en vrac au concentrateur. La réconciliation a été effectuée par un consultant externe indépendant à l’aide du logiciel de réconciliation Bilmat, sur la base des tonnes sèches. En tout, 2 080 tonnes ont été traitées en décembre 2018. Par la suite, 3 420 tonnes ont été traitées en mai 2019.

Réconciliation

La teneur traitée et réconciliée est de 8,53 g/t Au et 8,20 g/t Ag. L’échantillon contenait 1 508 oz Au et 1 450 oz Ag, et un total de 1 413 oz Au et 1 355 oz Ag ont été récupérées. Les taux de récupération réconciliés sont de 93,7 % pour l’or et de 93,4 % pour l’argent. Les essais métallurgiques effectués dans le cadre de l’évaluation économique préliminaire envisageaient un schéma de traitement incluant comminution, récupération gravimétrique et lixiviation au charbon, et avaient livré une récupération moyenne de 92,5 % pour la zone 27. L’utilisation d’un schéma de traitement incluant comminution, récupération gravimétrique et flottation a été dictée par la disponibilité de l’usine utilisée pour le test. Les résultats du traitement de l’échantillon en vrac après réconciliation sont présentés au tableau 1 ci-dessous:

Tableau 1 : Résultats de l’échantillon en vrac de la zone 27 après réconciliation

Les tonnages d’alimentation de l’usine utilisés pour la réconciliation du traitement de l’échantillon ont été fournis par Northern Sun. Des échantillons composites prélevés quotidiennement durant le traitement de l’échantillon en vrac ont été analysés par des laboratoires externes indépendants. La réconciliation des résultats de l’échantillon en vrac a été effectuée par un consultant externe indépendant à l’aide du logiciel Bilmat.

Bloc modèle

Le matériel extrait était situé dans le secteur 115 du bloc modèle des ressources à Windfall. Le secteur a été préparé pour l’extraction en procédant à du forage intercalaire à un espacement de 12,5 mètres. Le bloc modèle des ressources mis à jour à l’interne et établi en fonction des données de forage intercalaire dans le secteur ciblé pour l’échantillonnage en vrac (en utilisant les paramètres de l’ERM de mai 2018) prédisait 5 512 tonnes à 6,76 g/t Au contenant 1 198 onces d’or dans le secteur excavé (voir le tableau 2 ci-dessous).

Tableau 2 : Prédictions du bloc modèle des ressources établi en fonction du forage intercalaire vs le matériel réellement traité

Concentrés

Les deux concentrés produits à partir de l’échantillon, soit le concentré gravimétrique et le concentré de flottation, sont considérés à haute teneur. Le concentré gravimétrique présentait une teneur moyenne de 1 389 g/t Au (44,7 oz/T Au), tandis que le concentré de flottation présentait une teneur moyenne de 69,8 g/t Au (2,2 oz/T Au), pour des valeurs respectives de 75 479 $ CA/t et 3 790 $ CA/t (selon un prix de 1 300 $ US/oz et un taux de change de 1,3 USD/CAD). Compte tenu de ces valeurs élevées, le schéma de traitement fera l’objet de travaux plus avancés avant l’étape de la faisabilité.

Extraction minière et contrôle des teneurs

Le secteur ciblé pour l’échantillonnage en vrac présentait d’excellentes conditions de terrain. L’échantillon a été extrait par des méthodes de développement conventionnelles, en suivant le corps minéralisé en direction ENE-OSO sur une distance d’environ 56 mètres. Chaque ronde était de 5,5 mètres de hauteur par 2,4 à 3,0 mètres de profondeur et d’une largeur moyenne de 4 mètres. Le sautage a été effectué de façon sélective (avec un sautage dans le minerai et un sautage marginal) en fonction de l’épaisseur minéralisée et de la présence du dyke Red Dog. Des gradins ont été formés sur le plancher sur 20 mètres et dans le niveau d’accès afin de capturer le minerai dans la plongée de la zone minéralisée. Des échantillons en rainures ont été prélevés aux fronts de taille et les déblais ont été échantillonnés après chaque ronde. Les résultats d’analyse des rainures et des déblais ont servi à déterminer quel matériel était expédié à l’usine pour le traitement.

Deuxième échantillon en vrac: zone Lynx

• Le deuxième échantillon en vrac (5 716 tonnes) a été préparé à partir de matériel minéralisé provenant de la zone Lynx principale
• La teneur moyenne de l’échantillon en vrac est de 17,8 g/t Au, soit 89 % plus élevée que la teneur prédite par le bloc modèle basé sur le forage intercalaire à 12,5 mètres d’espacement
• L’échantillon contenait 3 271 onces Au et 2 176 onces Ag.
• Un taux de récupération de l’or moyen de 97,2 %, plus élevé qu’anticipé, a été obtenu par usinage à forfait.
• En tout, 66,7 % de l’or a été récupéré dans le concentré gravimétrique.

Géologie

L’échantillon en vrac du secteur 311 de la zone Lynx est caractérisé par un couloir d’altération en silice subvertical orienté ENE d’une largeur moyenne d’environ 2,5 mètres. Des veines de quartz gris rubanées contenant de 3 à 15 % de pyrite disséminée et de l’or visible localement recoupent des rhyolites foliées et une granodiorite montrant une forte altération en séricite et localement, de la fuchsite. Le système filonien continu a été cartographié le long de recoupes sur trois niveaux.

Traitement

En tout, 5 716 tonnes ont été traitées en novembre 2019. Les tests d’usinage de l’échantillon en vrac ont eu lieu au concentrateur Redstone de Northern Sun. Le traitement a produit des concentrés gravimétriques et de flottation. Les camions transportant le matériel minéralisé ont été échantillonnés pour établir le taux d’humidité et pesés à l’aide d’une balance dûment étalonnée. Le matériel échantillonné a été concassé et broyé à une granulométrie adéquate pour le procédé de récupération par flottation. Les concentrés gravimétriques et de flottation produits ont été expédiés à une fonderie locale pour vente. Des échantillons composites des flux prélevés à chaque quart de travail (jour/nuit) dans le cadre du processus de réconciliation ont été préparés et analysés par un laboratoire externe indépendant. Le tonnage et la teneur à l’analyse des concentrés produits ont été utilisés pour réconcilier le bilan massique de l’échantillon en vrac au concentrateur. La réconciliation a été effectuée par un consultant externe indépendant à l’aide du logiciel de réconciliation Bilmat, sur la base des tonnes sèches.

Réconciliation

La teneur traitée et réconciliée obtenue pour l’échantillon traité est de 17,8 g/t Au et 11,8 g/t Ag. L’échantillon contenait 3 271 oz Au et 2 176 oz Ag, et un total de 3 181 oz Au et 2 052 oz Ag ont été récupérées. Les taux de récupération réconciliés sont de 97,2 % pour l’or et de 94,3 % pour l’argent. Les essais métallurgiques effectués dans le cadre de l’évaluation économique préliminaire envisageaient un schéma de traitement incluant comminution, récupération gravimétrique et lixiviation au charbon, et avaient livré une récupération moyenne de 93,8 % pour la zone Lynx. L’utilisation d’un schéma de traitement incluant comminution, récupération gravimétrique et flottation a été dictée par la disponibilité de l’usine utilisée pour le test. Les résultats du traitement de l’échantillon en vrac après réconciliation sont présentés au tableau 1 ci-dessous:

Tableau 1 : Résultats de l’échantillon en vrac de la zone Lynx après réconciliation

Les tonnages d’alimentation de l’usine utilisés pour la réconciliation du traitement de l’échantillon ont été fournis par Northern Sun. Des échantillons composites prélevés à chaque quart de travail (jour/nuit) durant le traitement de l’échantillon en vrac ont été analysés par des laboratoires externes indépendants. La réconciliation des résultats de l’échantillon en vrac a été effectuée par Soutex inc., un consultant externe indépendant à l’aide du logiciel Bilmat.

Bloc modèle

Le matériel extrait était situé dans le secteur 311 du bloc modèle des ressources mis à jour pour Windfall et Lynx. Le secteur a été préparé pour l’extraction en procédant à du forage intercalaire à un espacement de 12,5 mètres. Les mêmes paramètres que ceux utilisés dans le cadre de l’estimation des ressources minérales de novembre 2018 (voir le communiqué publié par Osisko le 28 novembre 2018) ont été utilisés pour une mise à jour interne du bloc modèle des ressources dans le secteur ciblé pour l’échantillonnage en vrac. Le bloc modèle établi en fonction du forage intercalaire prédisait 5 717 tonnes à 9,40 g/t Au contenant 1 736 onces d’or dans le secteur extrait (voir le tableau 2 ci-dessous).

Tableau 2 : Prédictions du bloc modèle des ressources établi en fonction du forage intercalaire vs le matériel réellement traité

Concentrés

Les deux concentrés produits à partir de l’échantillon, soit le concentré gravimétrique et le concentré de flottation, sont considérés à haute teneur. Le concentré gravimétrique présentait une teneur moyenne de 7 020 g/t Au (225,7 oz/T Au), tandis que le concentré de flottation présentait une teneur moyenne de 110,6 g/t Au (3,6 oz/T Au), pour des valeurs respectives de 381 464 $ CA/t et 6 010 $ CA/t (selon un prix de 1 300 $ US/oz et un taux de change de 1,3 USD/CAD). Compte tenu de ces valeurs élevées, le schéma de traitement fera l’objet de travaux plus avancés avant l’étape de la faisabilité.

Extraction minière et contrôle des teneurs

L’échantillon en vrac de la zone Lynx a été extrait du secteur 311 par abattage en longs trous, la méthode d’abattage proposée dans l’EEP. Deux galeries de développement ont été excavées de façon conventionnelle à intervalles de 20 mètres à la verticale entre 210 et 230 mètres sous la surface. Une troisième galerie de développement a été excavée à 20 mètres au-dessus du chantier, à 190 mètres sous la surface, afin de confirmer la teneur et la continuité du secteur 311 de la zone Lynx. Pendant l’excavation des galeries de développement, les fronts de taille ont fait l’objet de sautages de découpage afin de vérifier l’épaisseur et la teneur de la minéralisation. Un trou de forage V30 a été utilisé dans la monterie initiale et des trous de production de deux pouces et demi ont été forés vers le bas et dynamités. Le minerai abattu a été récupéré à l’aide de chargeuses à pelle télécommandées et acheminé à l’usine de traitement par camion; des échantillons des déblais ont été prélevés.

Troisième échantillon en vrac : zone Triple Lynx

• Le troisième échantillon en vrac (4 809 tonnes) a été préparé à partir de matériel minéralisé provenant de la zone Lynx principale
• La teneur moyenne de l’échantillon en vrac est de 65,5 g/t Au, soit 69 % plus élevée que la teneur prédite par le bloc modèle basé sur le forage intercalaire à 12,5 mètres d’espacement
• L’échantillon contenait 10 135 onces Au et 4 378 onces Ag.
• Un taux de récupération de l’or moyen de 93,1 % a été obtenu par usinage à forfait.
• En tout, 52,2 % de l’or a été récupéré dans le concentré gravimétrique.

Géologie

L’échantillon en vrac du modèle fil-de-fer 3161 de la zone Triple Lynx est caractérisé par un couloir de minéralisation orienté ouest-sud-ouest, modérément incliné vers le nord, d’une largeur moyenne de 3,3 mètres. Des veines de quartz gris rubanées contiennent de 5 à 15 % de pyrite, des traces de chalcopyrite et de l’or visible localement. La minéralisation est encaissée dans un dyke de granodiorite et un gabbro, qui montrent tous deux une forte altération en séricite et silice.

Traitement

En tout, 4 809 tonnes de matériel minéralisé ont été traitées en septembre 2022 au concentrateur Redstone de Northern Sun, produisant des concentrés gravimétriques et de flottation. La teneur traitée réconciliée obtenue pour l’échantillon traité est de 65,5 g/t Au et 28,3 g/t Ag. L’échantillon contenait 10 135 oz Au et 4 378 oz Ag, et un total de 9 439 oz Au et 3 864 oz Ag ont été récupérées.

Réconciliation

Les taux de récupération réconciliés sont de 93,1 % pour l’or et de 88,2 % pour l’argent. Les essais métallurgiques effectués dans le cadre de l’ERM de Windfall envisageaient un schéma de traitement incluant comminution, récupération gravimétrique et lixiviation, prévoyant une récupération moyenne de 96,4 % pour la zone Lynx. L’utilisation d’un schéma de traitement incluant comminution, récupération gravimétrique et flottation a été dictée par la disponibilité de l’usine utilisée pour le test. Les résultats du traitement de l’échantillon en vrac après réconciliation sont présentés au tableau 1.

Tableau 1 : Résultats de l’échantillon en vrac de la zone Lynx après réconciliation

Les tonnages d’alimentation de l’usine utilisés pour la réconciliation du traitement de l’échantillon ont été fournis par Northern Sun. Des échantillons composites quotidiens prélevés à chaque quart de travail de jour et de nuit durant le traitement de l’échantillon en vrac ont été analysés par des laboratoires externes indépendants. La réconciliation des résultats de l’échantillon en vrac a été effectuée par Soutex Inc., un consultant externe indépendant, à l’aide du logiciel Bilmat.

Bloc modèle

L’échantillon en vrac a été prélevé dans la minéralisation de la zone Triple Lynx du modèle fil-de-fer 3161 de l’ERM de Windfall. Le secteur de l’échantillon a fait l’objet de forage intercalaire selon un espacement de 12,5 mètres et selon les prédictions, devait contenir 4 800 tonnes à une teneur moyenne de 38,9 g/t Au, soit 6 009 onces d’or (tableau 2).

Tableau 2 : Prédictions du bloc modèle des ressources établi en fonction du forage intercalaire vs le matériel traité

Concentrés

Les deux concentrés produits à partir de l’échantillon, soit le concentré gravimétrique et le concentré de flottation, sont considérés à haute teneur. Le concentré gravimétrique présentait une teneur moyenne de 14 339 g/t Au (461,0 oz/t Au), tandis que le concentré de flottation présentait une teneur moyenne de 408,2 g/t Au (13,1 oz/t Au).

Extraction minière et contrôle des teneurs

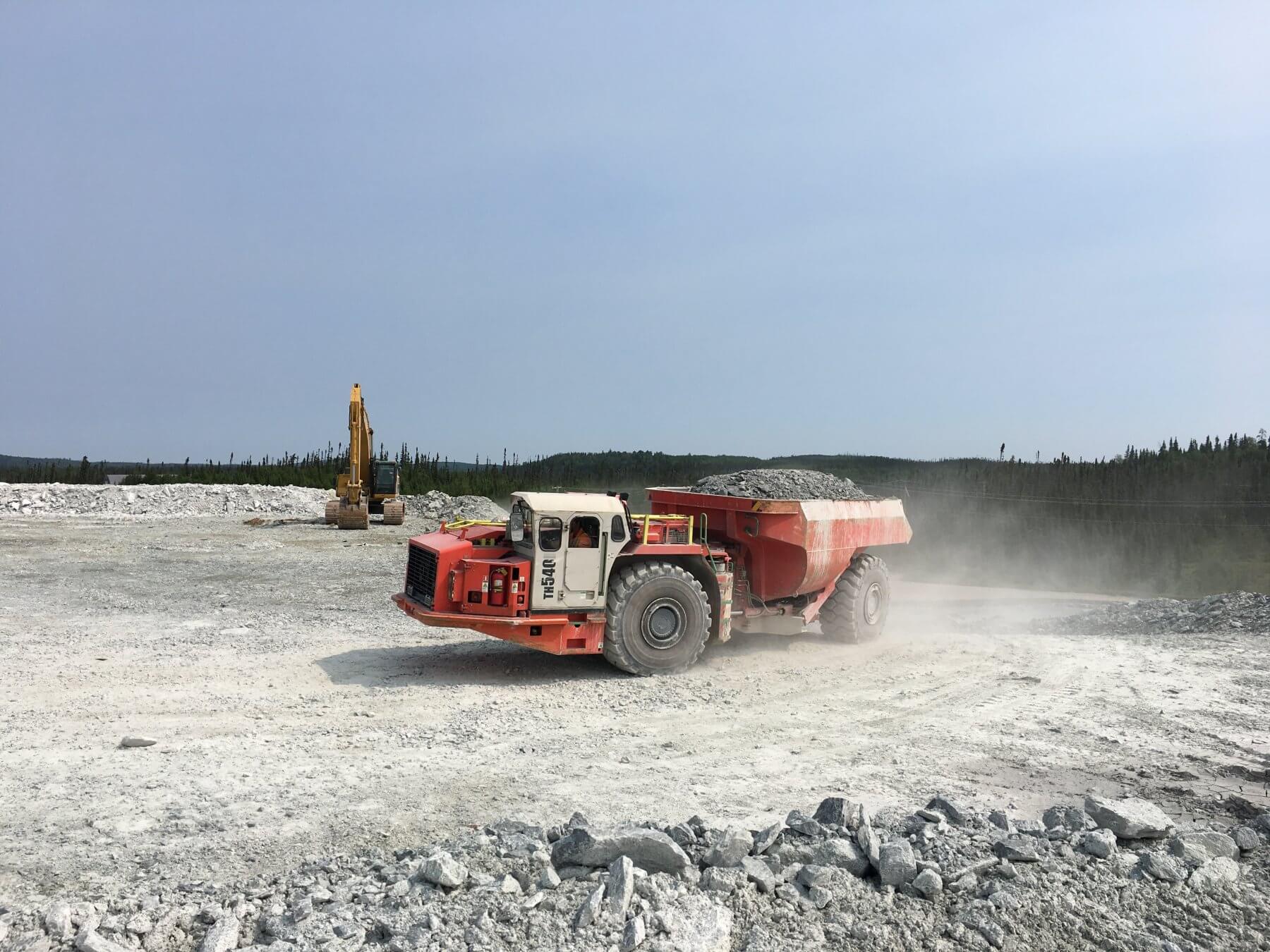

L’échantillon en vrac de la zone Triple Lynx a été extrait par des méthodes d’abattage en longs trous. Deux galeries de développement ont été excavées de façon conventionnelle à intervalles de 20 mètres à la verticale (d’un plancher à l’autre) entre 580 et 600 mètres sous la surface. Pendant l’excavation des galeries de développement, les fronts de taille ont été échantillonnés afin de vérifier l’épaisseur et la teneur de la minéralisation. Un trou de forage V30 a été utilisé dans la monterie initiale et des trous de production de trois pouces ont été forés vers le bas et dynamités. Le minerai abattu a été récupéré à l’aide d’une chargeuse à pelle télécommandée, échantillonné, transporté par camion jusqu’à un empilement en surface, puis acheminé par camion jusqu’au site de l’usine de Northern Sun.

Infrastructure de surface

La région de Windfall est accessible toute l’année et est desservie par un réseau complet de chemins forestiers bien entretenus.

Le camp d’exploration Windfall peut accueillir 300 personnes. Cette zone comprend :

• Structures temporaires de type roulotte pour la guérite, les bureaux administratifs, les dortoirs et l’infirmerie ainsi que la cuisine et la salle à manger
• Dépôt à déchets et station d’épuration des eaux
• Champs septiques et une unité enviro-septique
• Six carothèques séparées avec des étagères à boîtes de carottes de forage
• Deux zones de stockage pour les carottes de forage
• Un bâtiment pour l’échantillonnage de carottes de forage
• Trois puits d’eau potable
• Trois mégadomes
• Trois zones de maintenance et d’entreposage temporaires pour les compagnies de forage au diamant
• Quatre génératrices fournissant de l’électricité aux infrastructures de surface et souterraines
• Réservoirs de carburant
• Une zone d’atterrissage pour hélicoptères
• Conteneurs et hangars pour l’entreposage des équipements
• Réservoirs de propane
• Une unité de compostage

Rampe d’exploration

Le secteur du portail de la rampe d’exploration comprend les installations suivantes :

• Chemins d’accès
• Un portail et une rampe
• Galeries d’exploration souterraines
• Une halde à morts-terrain
• Une halde imperméabilisée (matériaux minéralisés et stériles) bordée de fossés périphériques
• Deux bassins de sédimentation et un bassin de polissage
• Unités de traitement des eaux et géotubes
• Un garage avec dalle de béton
• Installations sanitaires (fosse septique et champ d’épuration)
• Remorques de chantier servant de bureaux et de séchoirs
• Magasins pour l’entreposage d’explosifs et de détonateurs
• Réservoir de carburant
• Un mégadôme avec des fondations en béton
• Un réservoir d’entreposage de carburant
• Une cheminée de ventilation avec chauffage
• Cinq refuges

Étude d'impact sur l'environnement

Études sectorielles

Plan de restauration
